三维口内扫描仪光学镜片应用分析

三维口内扫描仪是一种在高度受限空间（口腔）和严苛环境（潮湿、强反射、多干扰）中实现微米级三维测量的精密光电仪器，其核心是将主动式光学三角测量原理微型化与可靠化。整个光学系统是一个高度协同的闭环，可分为四大功能模块：照明投射模块、成像接收模块、前端界面模块和内部辅助模块。每个模块由特定的光学镜片和元件构成，共同确保从光子发射到三维点云生成的全链路高效、精准。

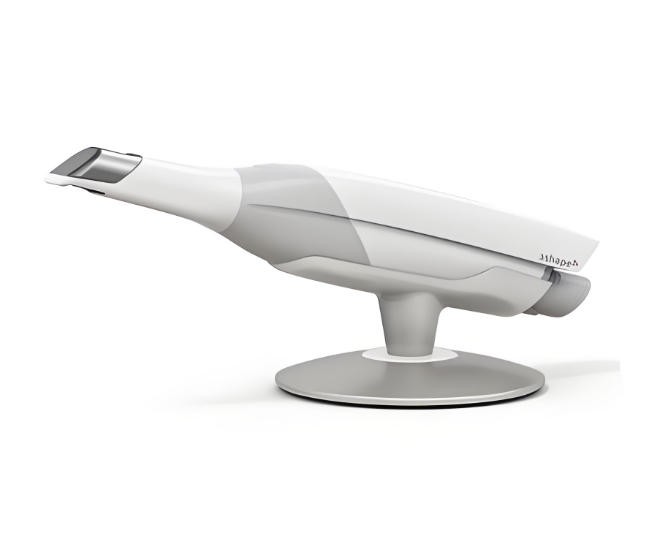

（图源网络，侵删）

一、照明投射光路：三维信息的“编码器”

该模块负责将编码的结构光图案精准投射到牙齿表面，其光路设计与元件选择直接决定了投射图案的质量和能量效率。

1.光源：通常采用高功率、窄光谱的蓝色LED（~450nm）或近红外激光二极管（~850nm）。蓝光对牙齿釉质有良好的散射特性，而近红外光则能完全免疫环境光干扰。

2.非球面准直透镜：紧接光源，作用是将光源的发散光转换为平行光束，提升后续光能利用率。其核心参数包括短焦距（3-8mm）、高数值孔径，并需针对工作波段镀制增透膜，单面反射率需低于0.5%。

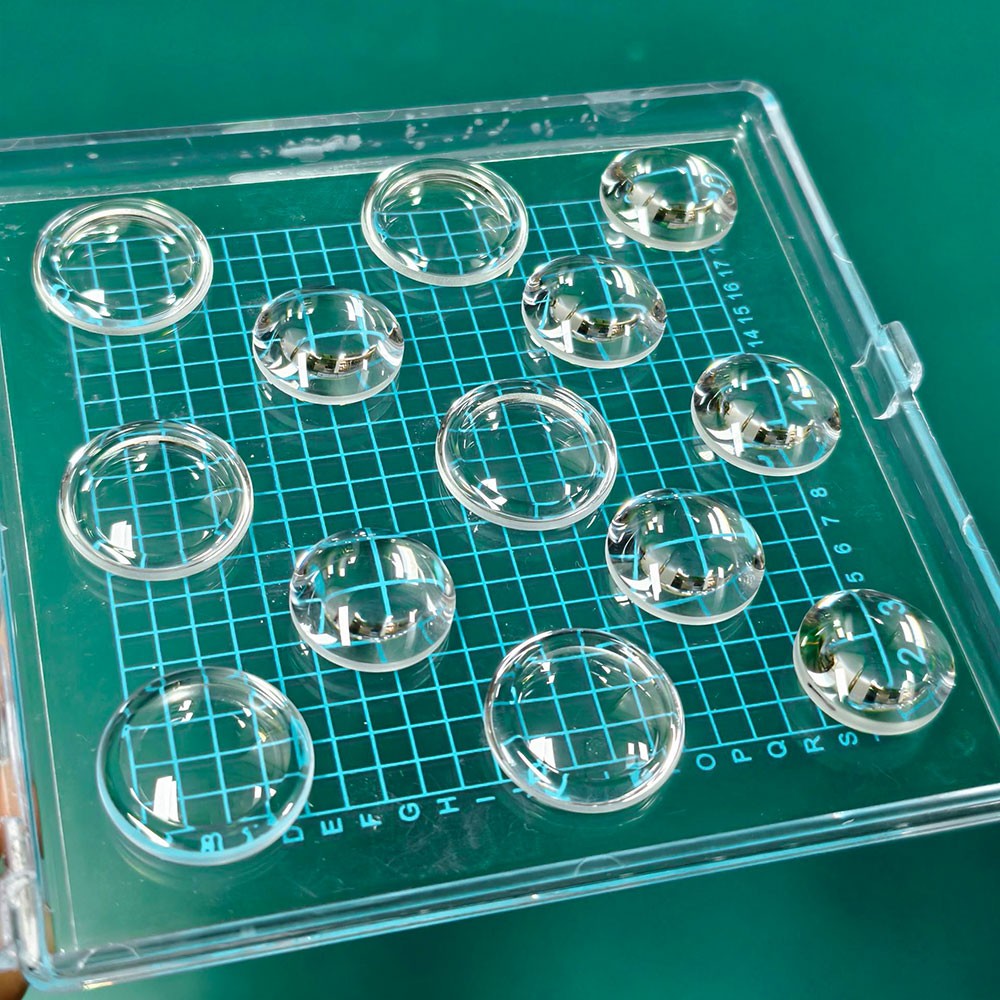

（非球面透镜）

3.匀光与图案生成系统：

微透镜阵列：将准直后的高斯光斑整形为高度均匀的面光源。

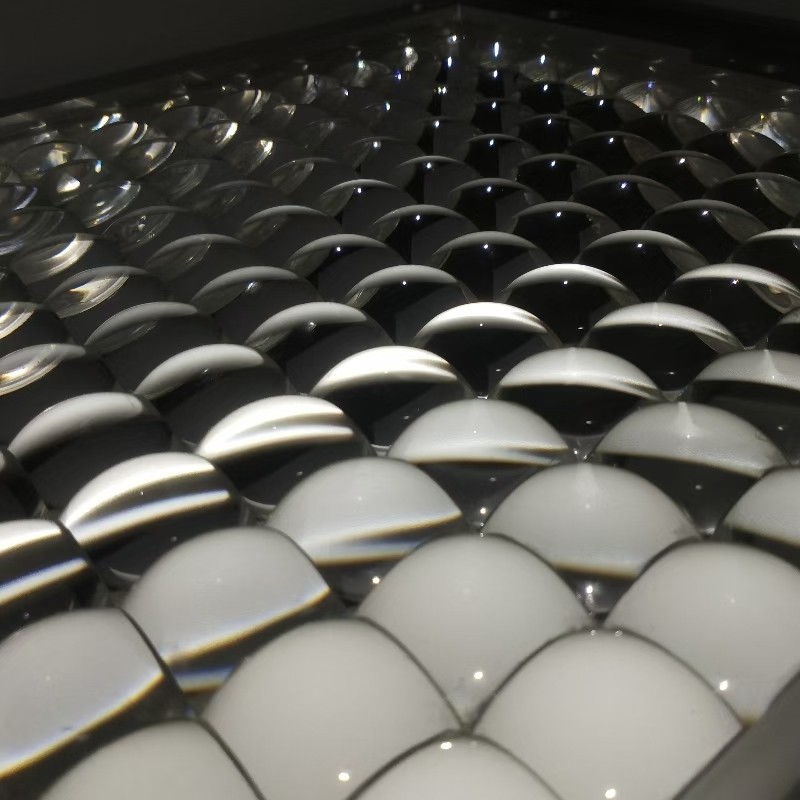

（微透镜阵列）

数字微镜器件：作为空间光调制器，生成编码的条纹或散斑图案。其表面的保护窗玻璃本身就是关键光学元件，要求极高的透过率和面型精度，以避免引入畸变。

4.投影物镜组：通常由4-6片镜片组成，内含至少一片非球面镜以校正畸变（要求<1%）。它将DMD上的微缩图案以特定放大率（如1:1至2:1）和工作距离（10-20mm） 成像到牙面。其F数（~2.0-2.8）需平衡景深与亮度。

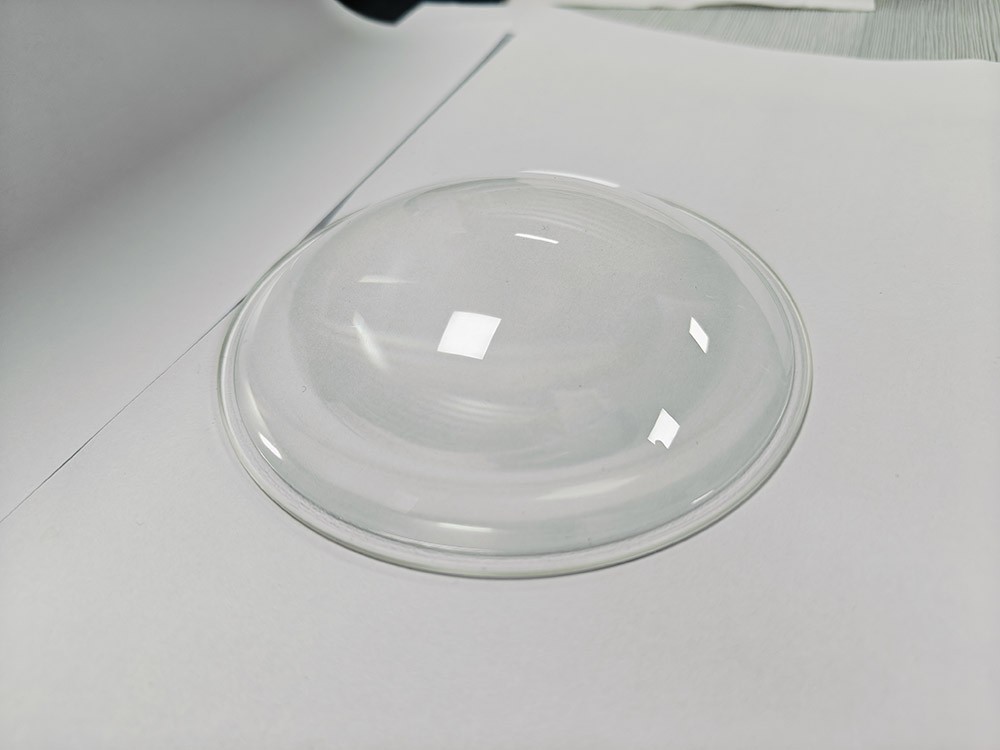

（平凸透镜）

5.投射端滤光片：

窄带通滤光片：与光源波长精确匹配（如中心波长450nm±2nm），带宽约20nm，确保投射光谱纯净。

起偏器（线偏振片）：使投射光变为线偏振光，为后续抑制镜面反射做准备。

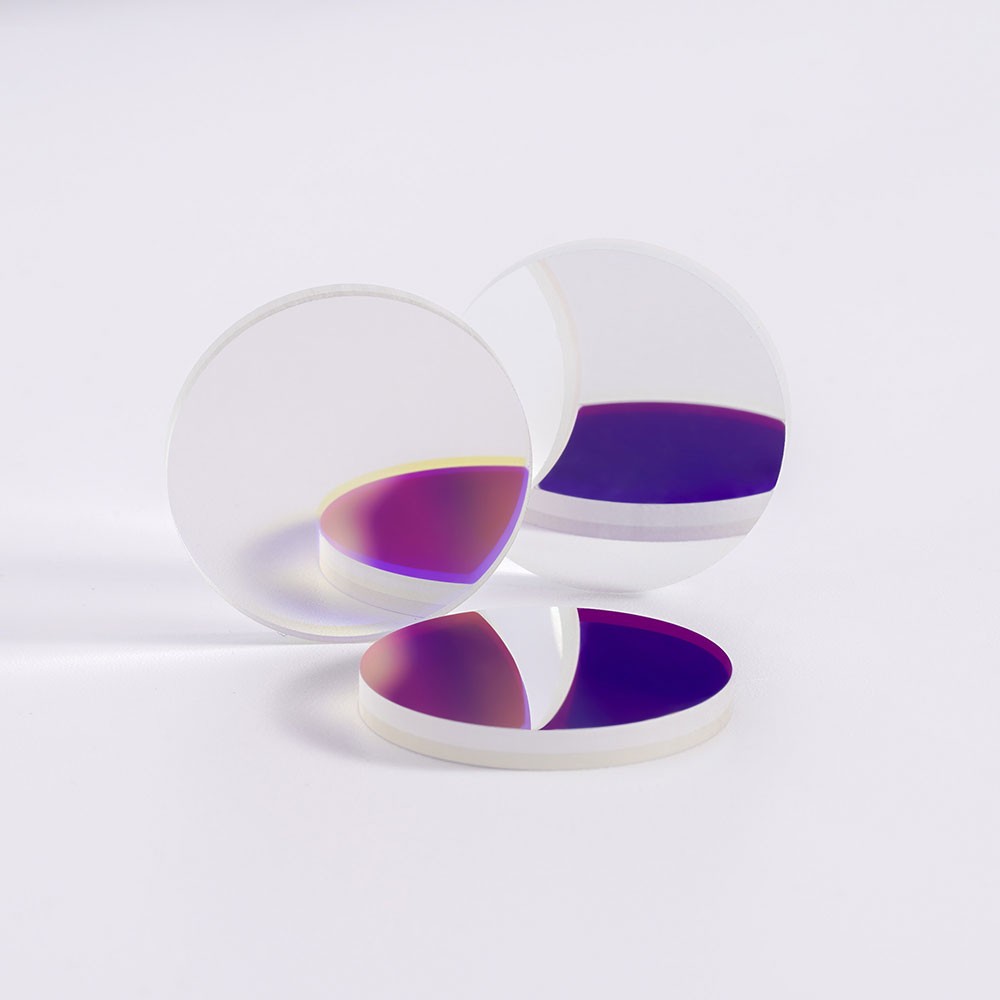

（NBP450窄带滤光片）

二、成像接收光路：三维信息的“解码器”

该模块负责捕获被牙齿表面调制的光信号，并将其清晰汇聚到图像传感器上，是决定最终精度和抗干扰能力的关键。

1.成像物镜组：面临最大设计挑战，需在极小体积内实现大视场、高分辨率和扩展景深。

镜片组合：常采用4-6片镜片，混合使用低色散（如FK类）和高折射率玻璃，以校正色差和球差。

扩展景深技术：为应对口腔内深度变化，高端设计采用液态镜头，通过电信号改变曲率，实现毫秒级动态调焦，景深可达传统镜头的数倍。

核心参数：焦距6-12mm，F数2.2-3.5，在传感器像元尺寸匹配下，需实现优于20μm的物方分辨率。

2.接收端滤光片组：这是系统的“光学守门员”，对信噪比起决定性作用。

窄带通滤光片：必须与投射光谱严格匹配，通带外截止深度需达到OD4（透过率<0.01%）以上，以彻底滤除环境光（尤其是手术灯）。

检偏器：其偏振方向与起偏器正交，可阻挡由牙齿光滑表面产生的、保持偏振方向的镜面反射光，只接收携带形貌信息的漫反射光，从而消除高光过曝。

中性密度滤光片：作为光强“调光师”，用于防止传感器在扫描高反射区域时饱和。

3.图像传感器及其保护窗：传感器前的最后一片光学元件是传感器保护窗，常采用超平光学玻璃或蓝宝石，并常作为带通滤光片的基板，集成在一起以减小尺寸、避免杂散光。

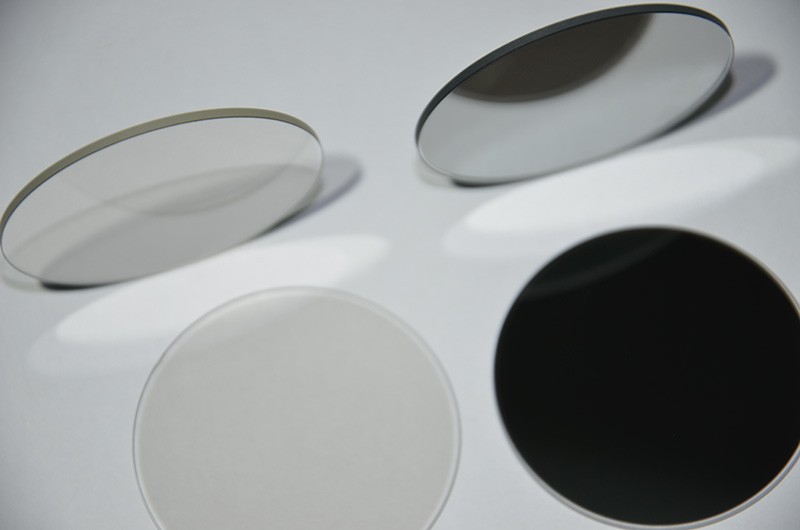

（中性密度滤光片）

三、前端界面与保护系统：可靠性的“守护者”

这是光学系统与口腔直接接触的部分，其可靠性决定了整个设备的临床寿命和稳定性。

丝印玻璃窗口：位于扫描头最前端，是密封、保护与光学的多重功能界面。

基板材料：主流为高强度光学玻璃，高端型号采用蓝宝石，其莫氏硬度达9，抗刮擦能力极强。

光学性能：双面镀制宽带增透膜，在400-900nm波段平均反射率需低于0.5%，整体透过率>92%，且波前畸变需小于λ/4。

功能镀层与丝印：外表面有疏水疏油涂层；边缘区域通过丝网印刷涂覆黑色吸光油墨，用以吸收内部杂散光，防止光晕干扰成像。

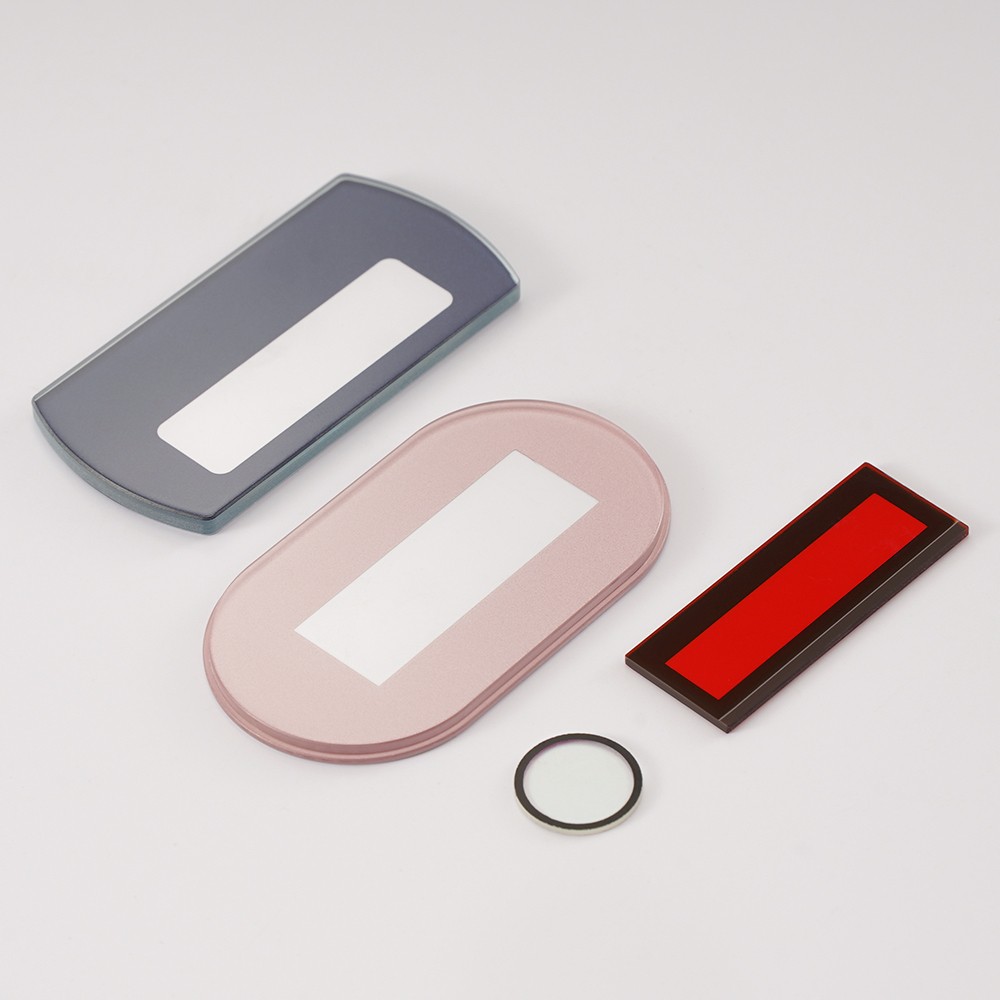

（丝印玻璃）

四、系统协同与性能集成

所有光学元件必须在精密机械结构的支撑下精确对准和固定。例如，照明光路与成像光路之间的基线距离B 是三角测量公式中的关键参数，其微米级的稳定性直接关系到测量精度。整个光学系统需在温度变化和日常消毒（酒精擦拭、紫外线照射）的考验下保持性能稳定。

最终，系统的综合性能体现在：

精度：在ISO 12836标准下，全牙列扫描精度优于10μm。

抗干扰性：能在>10,000 lux的牙科手术灯下稳定工作，并能有效抑制金属、釉质的镜面反射。

临床适用性：得益于液态镜头等技术的应用，单次拍摄景深可达10mm以上，减少了扫描过程中的对焦和拼接次数。

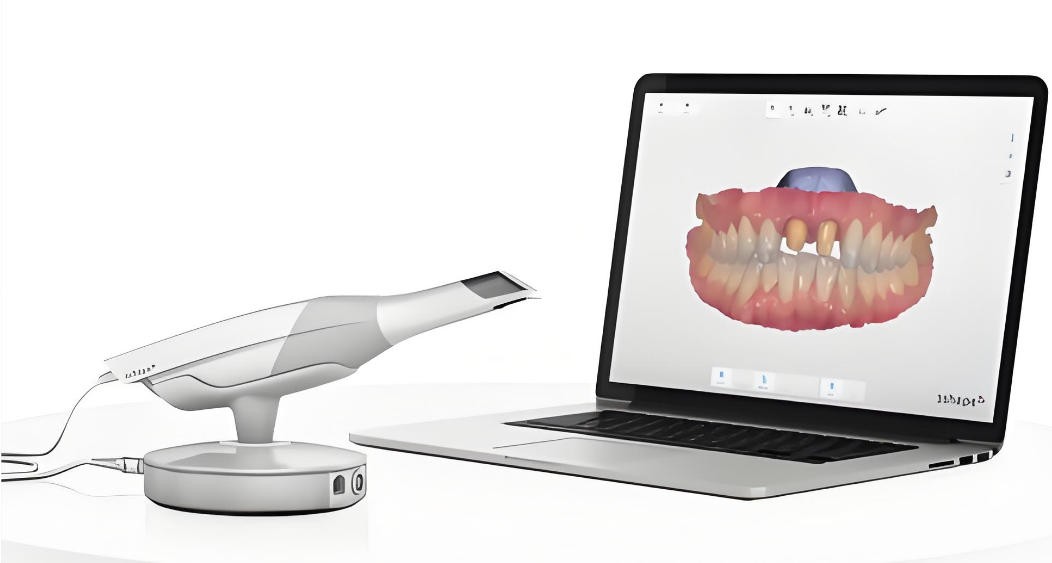

（图源网络，侵删）

三维口扫的光学系统是一个集几何光学、物理光学、精密机械与材料科学于一体的微型工程杰作。从非球面准直镜到液态调焦镜头，从正交偏振片组到丝印蓝宝石窗口，每一个元件都针对口腔这一特殊战场进行了深度定制。

未来，光学技术的发展将继续推动口扫性能进化：自由曲面光学将实现更优像差校正与更小体积；计算光学将通过算法与光学设计的联合优化，突破物理极限；多光谱成像则可能在一次扫描中同步获取形貌与组织健康信息。
